Arduino Tcl/Tk — Primeros pasos

En este primer libro vamos a ver unas pinceladas de Tcl/Tk, un lenguaje interpretado de propósito general muy sencillo y con muchas posibilidades, que se utiliza habitualmente en el mundo de la electrónica (especialmente con las FPGAs). Además este lenguaje, Tcl, viene con una herramienta gráfica, Tk, que lo hace aún más atractivo. Las posibilidades de Tcl ya lo hacen suficientemente apetecible por sí solo, pero Tk le da un plus. Como beneficio añadido, podrás utilizar Tcl/Tk no solo para tus proyectos de electrónica, sino que podrás utilizarlo para crear tus propias aplicaciones de escritorio y móvil.

Radio FM TEA5767

Controla una radio FM desde el ordenador mediante Arduino y Tcl/Tk.

Este proyecto utiliza el conocido módulo TEA5767 y un Arduino como interfaz con el hardware. La radio se controla desde una aplicación Tcl/Tk ejecutada en el ordenador.

Una de las características más interesantes del proyecto es que la interfaz gráfica puede modificarse mediante diferentes skins, permitiendo experimentar también con el diseño de la GUI.

Arduino TEA5767 Tcl/Tk Starkit

OSCAR y OSCARET

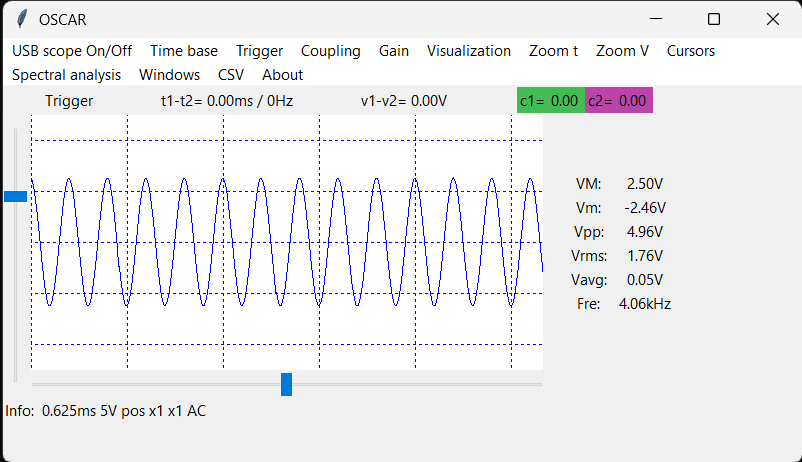

Construye, utiliza y estudia tu propio osciloscopio digital.

OSCAR nació de una idea muy sencilla: comprobar hasta dónde podía llegar un Arduino UNO utilizado como sistema de adquisición mientras un ordenador se encargaba de la visualización y el procesamiento de las muestras.

El proyecto fue creciendo hasta incorporar OSCARET, que utiliza hardware dedicado para alcanzar velocidades de adquisición mucho mayores.

Arduino UNO CA3306 Tcl/Tk DHT Análisis espectral

Entre otras cosas podrás experimentar con:

• adquisición y conversión analógico-digital;
• frecuencia de muestreo;
• trigger;
• representación de señales;
• medidas automáticas;
• análisis espectral mediante la Transformada de Hartley;
• ventanas espectrales;
• ruido, SINAD y ENOB;
• exportación de muestras a CSV.

Libros

Los proyectos de esta página también forman parte de una serie de libros en los que utilizo Arduino y Tcl/Tk como herramientas para aprender electrónica y programación construyendo proyectos reales.

Arduino, Tcl/Tk y cómo construir un osciloscopio

El desarrollo de OSCAR y OSCARET sirve como hilo conductor para estudiar qué ocurre dentro de un osciloscopio digital.

Partiendo de un Arduino UNO y dos cables, el proyecto va introduciendo progresivamente adquisición de señales, ADC, frecuencia de muestreo, comunicación serie, interfaces gráficas, trigger, análisis espectral y resolución efectiva.

No se trata únicamente de construir el instrumento: el objetivo es comprender por qué funciona, cuáles son sus límites y qué ocurre cuando intentamos llevar el hardware más allá de aquello para lo que fue diseñado.
